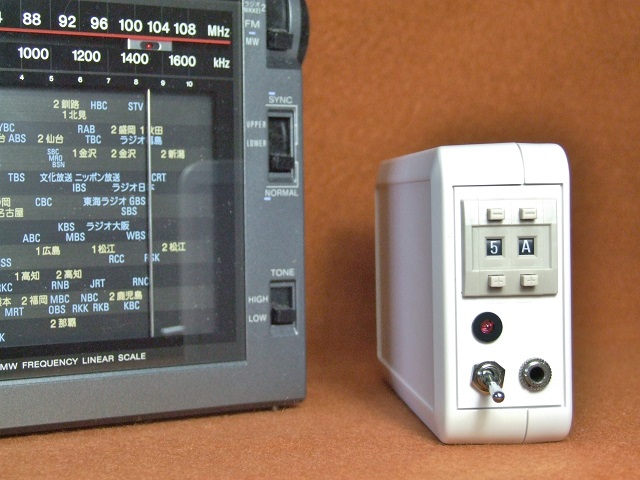

アナログチューニング AM ラジオでも、一発選局！　PLL 周波数シンセサイザマーカー

■特長

　
　☆ カンタン操作
　
　☆ 電池動作でポータブル

　

■ PLL マーカーとは？

　アナログチューニングの AM ラジオでは、周波数を合わせるのに時間がかかります。これを解決する PLL（ピーエルエル）マーカーを一言でいえば、「AM 送信機」 です。希望周波数で電波を出し、その電波には５００Ｈｚ（「ポー」と言う感じの音）の可聴音が乗っています。ラジオをこのマーカーに合わせれば、ラジオは希望周波数に合います。
　
　 YouTube に動画をアップしました。PLL マーカーを使い、アナログラジオで４局を受信しています。 　
　使い方は動画の通り、送信周波数を数値設定し電源スイッチをＯＮして、ラジオでマーカー信号を探して合わせ、PLL マーカーをＯＦＦすれば、ラジオは放送局にドンピシャ合っています。送信周波数は、国内放送と同じ９ｋＨｚステップで設定できます。
　
　

■ PLL マーカー本体のご説明

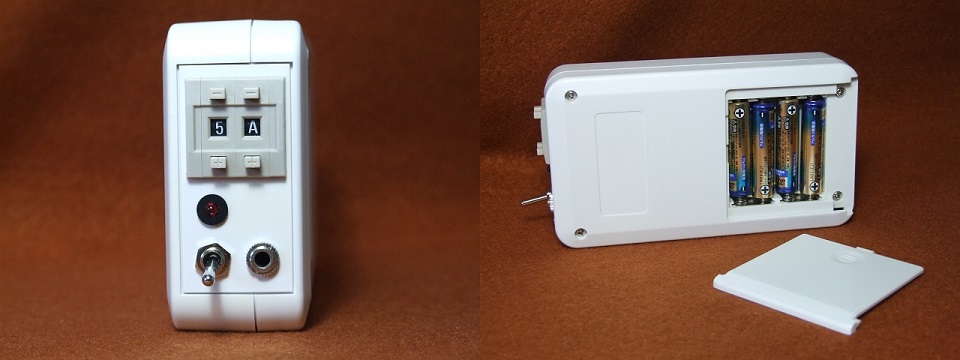

写真１．正面と右側面（電池ボックス） 　
　写真１は本体の正面と右側面で、これ以外の面に機能部品はありません。
　
　本体正面の上側についている２桁のプッシュ式デジタルスイッチ（写真では「５Ａ」になっています）で、送信周波数を設定します。詳しくは後述しますが、１６進数で設定します。
　
　正面左下は、電源スイッチです。電源スイッチの上は、通電インジケータ（赤色LED）です。
　
　正面右下は、外部アンテナ端子です。本体には内蔵アンテナがありますが、コンポなどアンテナまでが遠い場合に使用します。外部アンテナ端子用に、オプションで同軸ケーブルとカプラを用意しています。一般的なラジオであれば、内蔵アンテナだけで十分です。
　
　電池は、単４×４本です。マンガン電池でもお使いいただけますが、電源電流が５ｍＡとやや大きいため、アルカリ電池をお勧めします。
　
　

■ PLL マーカー周波数設定

　２桁の１６進数で設定します。１０進数と１６進数の変換が出来れば、次の簡単な計算です。

　送信周波数ｋＨｚ ÷ ９ｋＨｚ − １ ＝ スイッチ設定値　　　・・・（１）
　（スイッチ設定値 ＋ １） × ９ｋＨｚ ＝ 送信周波数ｋＨｚ　・・・（２）

　式１は　送信周波数 → スイッチ設定値　を求め、式２は　スイッチ設定値　→　送信周波数　を求める計算式です。これら２式の中で得たスイッチ設定値を１０進数→１６進数変換したものを、デジタルスイッチに設定すればよいだけです。具体的な計算方法としては、Microsoft 社の Excel などの表計算ソフトを用いるとよいでしょう。ここでは同じ表計算ソフトのうち、フリーソフトウエアのOpenOffice Calc を使った一覧表作成例を示します。Excel では、「分析ツール」 をアドインすれば、同様にお使いいただけます。

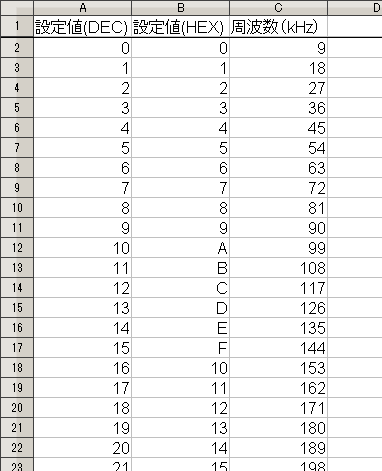

図１．OpenOffice Calc での一覧表作成例
　図１が一覧表の作成例で、１行目に各列の意味を示しています。

　Ａ列は、１０進数（ＤＥＣｉｍａｌ）で示した ０〜２５５までの数値です（図１は２３までですが、２５５まであります）。このＡ列には、Ａ２（Ａ列２行目のセル）に 0 を入力し、Ａ３には =A2+1 を入力します。これは 「Ａ２の数値に１を加えた数値を、Ａ３にする」 と言う意味です。そしてＡ３をコピーして、Ａ列が ２５５ になるまでペーストします。

　Ｂ列は、Ａ列を１６進数（ＨＥＸａｄｅｃｉｍａｌ）に変換した数値です。このＢ列の数値が、デジタルスイッチの設定値です。Ｂ２には、=DEC2HEX(A2) と入力しています。この DEC2HEX で、「2は何？」　と思われるかもしれませんが、英語読みすれば DECimal two (to) HEXadecimal と読めます。「１０進数 → １６進数 の変換」 と言う意味です。この記述方法は、Microsoft 社の Excel も同じです。Ｂ列は１６進数ですから、Ａ１８で１６になったとき、Ｂ１８では桁上がりして１０になっています。これをＡ列の２５５まで行うと、Ｂ列はＦＦまで１６進数に変換できます。

　Ｃ列は、ｋＨｚで表した送信周波数です。Ｂ２では前出の式２を、=(A2+1)*9 として入力します。これをＡ列の２５５まで行うと、Ａ列２５５でＣ列は２３０４になります。このＡ列の２５５であれば、「Ｂ列のデジタルスイッチがＦＦのとき、送信周波数が２３０４ｋＨｚ」 と対応がわかります。

　この計算結果（スイッチ設定）は周波数帳などに書き込んでおくと、便利です。
　
　

■ 本体仕様

項　目	仕　様	備　考
送信周波数範囲	１５３（１０）〜２３０４（ＦＦ）［ｋＨｚ］	カッコ内は、デジタルスイッチの設定値
送信周波数ステップ	９［ｋＨｚ］
トーン周波数	５００［Ｈｚ］
本体の大きさ	横幅×高さ×奥行き ３．５×７．５×１３．５［ｃｍ］	突起を含まない
本体の重量	１７０［グラム］	電池を含まない、本体のみの重量
電源	単４乾電池４本	アルカリ電池を推奨
電源電流	５［ｍＡ］	代表値。周波数依存性あり
外部アンテナ出力端子	φ３．５［ｍｍ］ミニジャック	外部アンテナ使用時は、内蔵アンテナは無効
外部アンテナ出力インピーダンス	５０［Ω］

■ オプション

　本体以外は、全てオプションにしています。

☆ カプラ

写真２．カプラ

　写真２が、カプラ です。送信出力を、電波にします。カプラのループ部分は、強靭な特殊繊維のチューブで耐摩耗性に優れます。これに、ミニプラグ（モノラル，φ3.5[mm]）がついています。

　形状は、ネクタイの一種であるループタイに似ています。ひも止めがついており、これでループを絞ってカプラをラジオに固定します。ループの長さは、1[m]弱（実測 96[cm] 程度）です。お手元のメジャーなどで同じループを作ってみて、これにラジオが通ればお使いいただけます。

　すでに当方より販売した AMラジオ用カプラ をお持ちであれば、同じものですからそのままお使いいただけます。

☆ 同軸ケーブル（５メートル）

写真３．同軸ケーブル（全長５メートル）

　写真３が、全長　5[m]　の同軸ケーブルです。50[Ω]同軸ケーブルの両端に、ミニプラグ・ミニジャック（モノラル，φ3.5[mm]）を取り付けたものです。
　
　

■ シリコンゴムカバー

　当方で販売いたしておりませんが、PLL マーカー本体には、シリコンゴムカバーの装着が可能です。

　PLL マーカーに採用しているケースは、株式会社タカチ電機工業の LC135H-F4-W です。対応するシリコンカバーは、LCSC135H-□　と　LCTP135H-□　です （□の部分には、色のコードが入ります）。前・後者の違いは耐衝撃性能にあり、後者のほうが優れますが重くなります。色もカラフルで、ネット販売もありますので、ご検討ください。
　
　

■ 価格

項　目	税込み価格［円］	在庫状況　○／×	重量［ｇ］
PLL マーカー本体	４１，６９０	○	１７０
カプラ	１，１００	○	１０
同軸ケーブル（５［ｍ］）　PLL マーカー ⇔ カプラ間	２，２００	○	６５

☆ 送料
　　本体およびオプションが各１点までであれば、郵便局の　レターパックプラス（全国一律５２０円）　に全て同梱して発送できます。レターパックプラスのお受け取り方法は、郵便配達員からの手渡しです。

三井住友銀行　と　ゆうちょ銀行が、ご利用いただけます。
振込み手数料は、お客さまのご負担でお願いします。
ご入金が確認でき次第、ただちに発送いたします。
　
　

■ ご注意・ご理解ください

☆ お客さま都合での返品・返金は、応じておりません。
☆ 手作業での加工が多く、丁寧に作っておりますが、微小な傷が入ることがあります。
☆ 本商品ページの著作権を主張いたします。データ・図などの転載などでは、当方発行の書面による許諾が必要です。
　
　

■ 取扱説明書

　取扱説明書は、こちらよりダウンロードしてください。
　
　

■ 販売について

　電子メール：mkatsube@juno.dti.ne.jp にて、お問い合わせください。
ご注文いただける場合は、振込み先口座番号などをお知らせいたします。ご入金確認後、直ちに発送いたします。

　お振込みには、三井住友銀行　と　ゆうちょ銀行がご利用いただけます。
振込み手数料は、お客さまのご負担でお願い申し上げます。
